01什么是EDI？

EDI（Elcctrodeionization）是一种将离子交换技术、离子交换膜技术和离子电迁移技术相结合的纯水制造技术。

它巧妙的将电渗析和离子交换技术相结合，利用两端电极高压使水中带电离子移动，并配合离子交换树脂及选择性树脂膜以加速离子移动去除，从而达到水纯化的目的。

在EDI除盐过程中，离子在电场作用下通过离子交换膜被清除。

同时，水分子在电场作用下产生氢离子和氢氧根离子，这些离子对离子交换树脂进行连续再生，以使离子交换树脂保持最佳状态。

02EDI工作原理

EDI的除盐过程中，在阴、阳电级提供的直流电场作用下，使淡水室中的离子流进到邻近的浓水室。

在淡水室中所填充的混和好的阴、阳离子交换树脂中的阴离子交换树脂中的氢氧根离子（OH），同水中的阴离子（例如氯化物中的CI）交换。同时，阳离子交换树脂中的氢离子（H＋）同水中的阳离子（例如Na＋）交换。

被交换的离子在直流电场的作用下，沿着树脂球的表面迅速迁移，分别通过阴、阳离子交换膜进入浓水室，因而在淡水室中所填充的混和好的阴、阳离子交换树脂的存在可以大大提高离子的迁移速度。

在较高的电场作用下，水会被电解，产生大量的氢离子（H＋）和氢氧根离子（OH），这些就地产生的氢离子和氢氧根离子对离子交换树脂进行连续再生。

03EDI系统特点

①无需化学药剂再生。

②设想周到的堆叠式设计，占地面积小。

③操作简单、安全。

④运行费用及维修成本低。

⑤无酸碱储备及运输费用。

⑥ 全自动运行，无需专人看护。

04EDI系统应用领域

①电厂化学水处理

②电子、半导体、精密机械行业超纯水

③制药工业工艺用水

④食品、饮料、饮用水的制备

⑤海水、苦咸水的淡化

⑥精细化工、精尖学科用水

⑦其他行业所需的高纯水制备

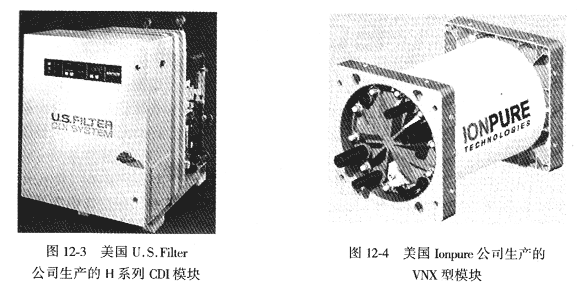

05EDI模块的分类

1、按结构形式分类

① 板框式EDI模块

② 螺旋卷式EDI模块

2、按运行方式分类

① 浓水循环式EDI模块

②浓水直排式EDI模块

06EDI典型工艺流程

1、地表水处理工艺流程

地表水(Ss<50mg／L)一原水泵一多介质过滤器→活性炭过滤器→微滤器→反渗透装置→中间水箱→中间水泵→EDI装置→纯水箱→纯水泵→紫外线杀菌器→精密过滤器→用水点

2、地下水水处理工艺流程

地下水→原水泵一多介质过滤器→微滤器→一级反渗透装置→除碳器→中间水箱→中间水泵→二级反渗透装置→EDI装置→纯水箱→纯水泵→用水点

3、全膜法水处理工艺流程

原水→原水泵一前置过滤器→超滤装置→反渗透装置→中间水箱→中间水泵→EDI装置→纯水箱→纯水泵→用水点

4、锅炉补给水处理工艺流程

原水(Ss<50mg／L)一原水泵一多介质过滤器→活性炭过滤器→软化器→微滤器→反渗透装置→除碳器→中间水箱→中间水泵→EDI装置→纯水箱→纯水泵→除盐水箱

07影响EDI运行效果的因素

①操作电压与运行电流

②进水电导率

③淡水进水流量

④运行电流

⑤进水离子组成成分对产水水质的影响

⑥水温对产水水质的影响

08EDI装置的清洗与消毒

1、污堵原因

①运行的积累（结垢）

②进水水质不符合要求

③回收率太高

④微生物滋生

2、清洗方法

①钙镁垢。易发生部位浓水室与阴极室。用有机酸、无机酸或螯合剂清洗。

②有机物污染。易发生部位淡水室。用碱性食盐水或非离子型表面活性剂清洗。

③铁锰污垢。易发生部位淡水室。用螯合剂清洗。
